DHG-10-10/50安全滑触线

产品说明

一、DHG-10-10/50安全滑触线产品特点
DHG(DHGJ)系列安全滑触线优点:占用空间小、组合灵活、弯道半径小、安装方便快捷。
应用领域:港口运输、造纸、自来水、汽车制造、家电、物流等行业。
二:产品型号、规格
a.输电导管

㈠单级导轨最大连续载流量:50A ; 80A ; 125A ; 140A ; 170A ; 210A ; 270A ; 320A ; 360A
㈡单级导轨截面积:10mm2; 16mm2; 25mm2 ; 35mm2 ; 50mm2 ; 70mm2 ; 95mm2 ; 150mm2
㈢导电相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相
㈣管式滑线: J-铝合金;R-弯管;普通型不标
b.集电器

㈠电刷载流量:40A ; 60A ; 150A
㈡电刷相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相
㈢特性:A-铝合金;R-弯管
㈣集电器:多级管式集电器
三:主要技术参数
1.安全指标

序号 类别 指标值
1 极间、极对地绝缘电阻 >10MΩ
2 绝缘介电强度试验 工频交流3000V、1min 无击穿闪烁现象
3 相比漏电起痕指数 CT1>600V
4 可燃性试验 自熄
5 环境试验
耐高温试验:+55℃
耐低温试验:-20℃
耐湿热试验相对湿度 95%+40℃
6 电动稳定性 50倍I额定 0.1s
7 电热稳定性 2倍I额定 1s
8 冲击耐化学腐蚀、稳定性 耐酸、耐碱、耐盐雾腐蚀
9 外壳防护等级 IP13 IP23 IP54
2.主要性能指标

类别 指标值
输电导轨 符合GB3952-3957-83《电线电缆导体》标准要忄疒求,潮殿电器科技,DHG多级管式滑触线生产厂家,上海潮殿电器科技有限公司,潮殿电器科技,DHG多级管式滑触线生产厂家,上海潮殿电器科技有限公司,
电阻率ρ≤0.017Ωmm/m
电刷 电阻系数:0.1~0.35;
摩擦系数:0.2;
接触压降:0.3~0.7V;
运行2000KM磨损量:<0.7mm;
电刷有效磨损:4~6mm;
有效工作压力:1.8~203N/cm
集电器 主体材料:粉末冶金(铜和石墨)
环境温度:-40℃~+105℃
运行速度:U≤120m/min
工作电压:不超过交流电660V或直流1000V
电刷接触压降:0.3~0.7V
电刷有效磨损量:4~6mm
牵引力:F<80N;
四:型号与基本数据

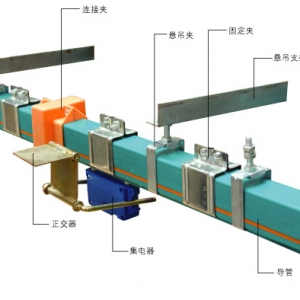

“1)DHG型滑线(导管)由工程塑料外壳和不同根数的铜排组成。外壳具备绝缘防护和提供集电器行走轨道的双重作用。

相数 型号 截面积mm2 额定载流量A 电阻Ω/km 阻抗Ω/km 质量kg/m
四 DHG-4-10 10 50 1.912 1.921 2.25
DHG-4-15 15 80 1.195 1.204 2.40
DHG-4-25 25 125 0.765 0.781 2.65
DHG-4-35 35 140 0.546 0.568 2.95
DHG-4-50 50 170 0.382 0.411 3.50
DHG-4-70 70 210 0.273 0.310 4.13
五 DHG-5-15 15 80 1.195 1.205 2.79
DHG-5-25 25 125 0.765 0.780 3.22
DHG-5-35 35 140 0.546 0.567 3.63
DHG-5-50 50 170 0.382 0.410 4.30
DHG-5-70 70 210 0.273 0.310 5.10
六 DHG-6-10 10 50 1.912 1.921 2.33
DHG-6-35 35 140 0.546 0.572 6.24
DHG-6-50 50 170 0.382 0.417 7.02
DHG-6-70 70 210 0.273 0.318 8.07
七 DHG-7-10 10 50 1.912 1.921 2.40
DHG-7-35 35 140 0.546 0.571 6.56
八 DHG-8-10 10 50 1.912 1.948 3.16
DHG-8-15 15 80 1.195 1.254 3.55
DHG-8-25 25 125 0.765 0.867 4.21
2)DHGJ型滑线(导管)是由铝合金外壳和铜排组成。铜排安装在工程塑料制成的槽
